NX CAM - 2.5 osna obdelava

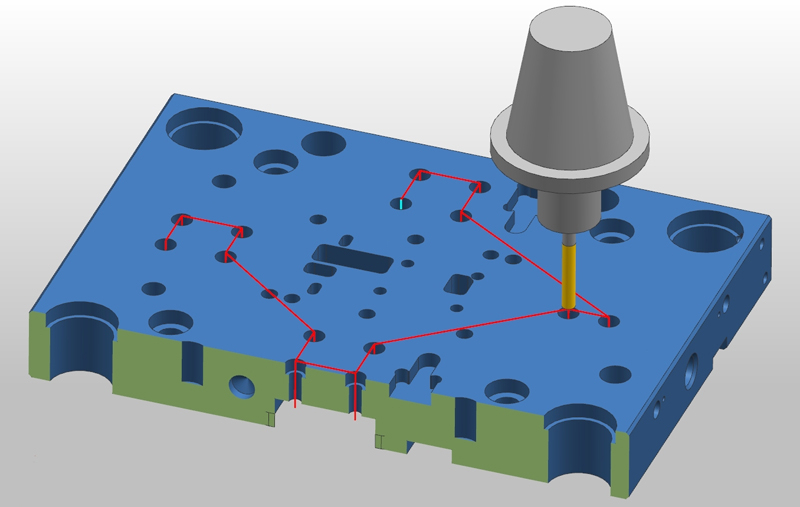

2,5-osno rezkanje je namenjeno proizvodnji prizmatičnih delov. Ta modul omogoča vse obdelave osnih izvrtin (vrtanje, povrtavanje, itd.), vključno z rezkanjem navojev in 2.5D rezkanje klasičnih oblik (čelno rezkanje, groba in končna obdelava, graviranje). V osni obdelavi je velika prednost avtomatično prepoznavanje, ki temelji na globini strojnih komponent in optimizacijo zaporedja vrtanja, tako da so izpolnjeni najkrajši prehodi med obdelanimi oblikami. Odvisne vrtalne operacije nato preko NC kode generirajo ustrezen cikel za CNC krmilni sistema stroja.

Na grobo obstaja širok razpon strojnih strategij iz enosmerne in dvosmerne obdelave z visoko produktivnimi metodami rezkanja, da izhajajo iz oblike in geometrije obdelovanca, ki ga obdelujete. Grobo rezkanje se uporablja kot začetna obdelava, in se povezuje z nadaljnimi operacijami fine obdelave, ter tako ​​zagotavlja natančno kontinuiteto obdelave. Ob zaključku sposobnost uporabe radialnih popravkov orodja za nastavitve natančne dimenzije neposredno na CNC stroju. Sistem lahko samodejno zazna in obdela ravninske površine in pri tem močno poveča produktivnosti kot pripravo NC kode in CNC obdelave same.

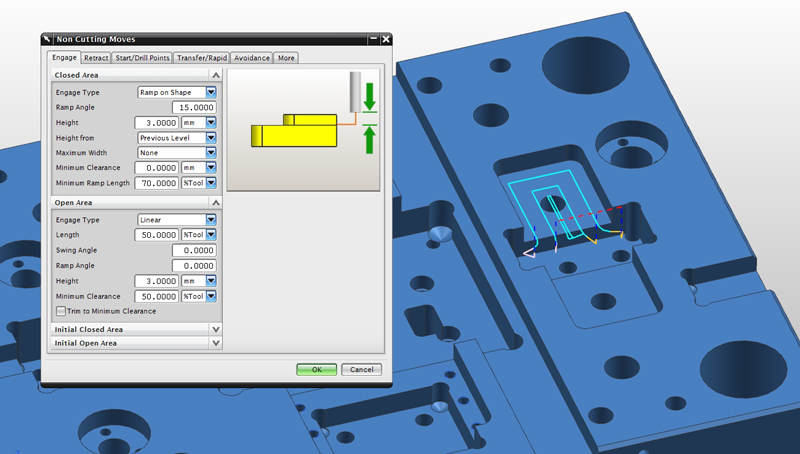

Za vse obdelovalne operacije je mogoče natančno opredeliti vhode/odhode in prehode v zvezi s strategijo obdelave in obdelano obliko, ki omogoča uporabniku, da ima obdelavo popolnoma pod nadzorom. Vse te dejavnosti se lahko uporablja tudi v 4- in 5-osni obdelavi. Prav tako je možno uporabiti avtomatsko prepoznavanje (FBM - Feature Based Machining), kjer je samodejno prepoznana oblika (odprtine, votline, stene, itd), obdelana v skladu z vnaprej določenimi pravili, shranjenih v podatkovni bazi.
